RADIOGRAFIA DE TORAX NORMAL

Un radiólogo o un especialista experimentado puede identificar y evaluar múltiples estructuras y detalles anatómicos dentro del tórax, pero, de acuerdo a nuestros objetivos, sólo analizaremos aquellos de mayor relevancia suponiendo que el examen se ha realizado de pies, salvo que se indique lo contrario.

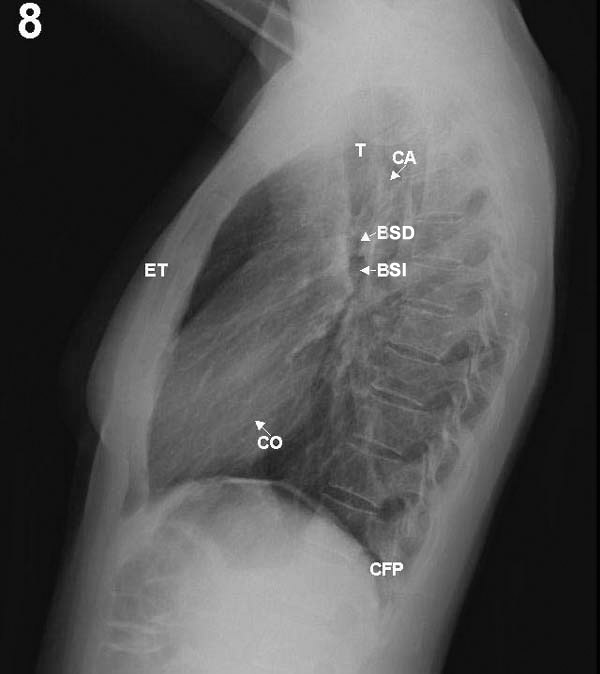

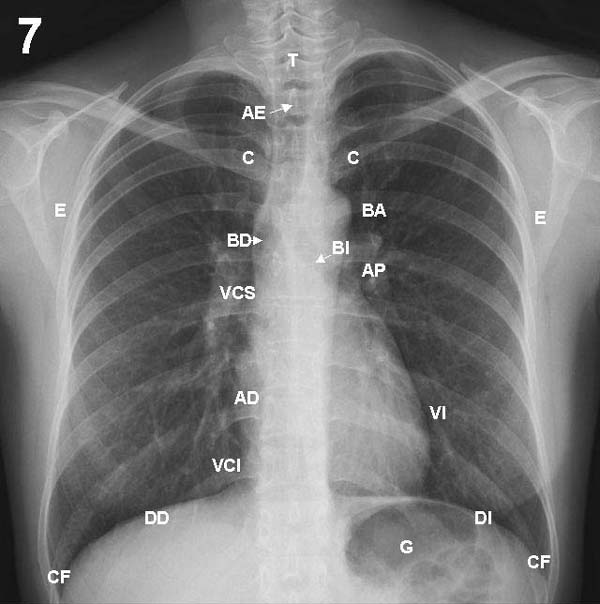

Pase primero a la placa 7 (frontal) y localice en ella las marcas correspondientes a los elementos que a continuación se indican. Después haga lo mismo con la placa lateral 8.

PLACAS 7 Y 8

Paredes del tórax

COLUMNA VERTEBRAL: los cuerpos vertebrales se ven en forma borrosa, y las apófisis espinosas (AE), dispuestas a lo largo de la línea media, se aprecian mejor en la parte alta del tórax, perdiéndose detrás del corazón. En la proyección lateral las vértebras se ven más claramente, viéndose más blancas las superiores por la sobreposición de las masas musculares de la cintura escapular.
COSTILLAS: por su trayecto oblicuo los arcos posteriores de las costillas se proyectan varios centímetros más arriba que sus extremos anteriores, que son los más fáciles de individualizar para contar las costillas. Sus bordes son aproximadamente paralelos, y los espacios intercostales son iguales a ambos lados del tórax. En personas de edad, los cartílagos costales suelen calcificarse, dando imágenes que pueden confundirse con lesiones patológicas del pulmón.
ESTERNON: se ve en su totalidad en la proyección lateral (ET), mientras que en frontal sólo se ve la zona del manubrio por encima de la extremidad de la segunda costilla. Ocasionalmente puede aparentar un ensanchamiento de la parte alta del mediastino.
CLAVICULA: es importante individualizar sus extremos internos (C) en relación a las apófisis espinosas para verificar si la placa esté bien centrada.
ESCAPULA: al tomarse una radiografía, los brazos se ponen en posición tal que las escápulas (E) son desplazadas fuera del campo de proyección de los pulmones, pero generalmente es posible ver su borde interno proyectado sobre éstos.
DIAFRAGMA: En inspiración profunda la parte más alta de la cúpula diafragmática derecha (DD) coincide aproximadamente con el extremo anterior de la 6» costilla. Debido al peso del corazón, la cúpula izquierda (DI) está 1,5 a 2,5 cm más abajo en el 90% de los sujetos normales. Usualmente las cúpulas son regularmente redondeadas, pero pueden presentar lobulaciones. A ambos lados contactan en ángulo agudo con las paredes costales formando los senos costofrénicos laterales (CF). Hacia la línea media, la cúpula derecha termina formando con el corazón el ángulo cardiofrénico, mientras que a la izquierda puede seguirse por varios centímetros dentro de la sombra cardíaca. Uno a dos cm bajo el diafragma izquierdo se observa la burbuja de aire del estómago (G), relación que sirve para reconocer la posición de pies en la placa frontal, identificar este hemidiafragma en la radiografía lateral y para sospechar, como más adelante veremos, la existencia de un derrame infrapulmonar al lado izquierdo. En esta última proyección puede apreciarse que, por tener las inserciones posteriores del diafragma una posición más caudal, los senos costofrénicos posteriores (CFP), están situados varios centímetros por debajo de los anteriores y laterales y son los primeros que se borran al iniciarse un derrame pleural..
PARTES BLANDAS PARIETALES. Usualmente su situación externa al tórax es evidente pero, en ocasiones, los pezones y tumores superficiales pueden simular nódulos, mientras que los pliegues cutáneos pueden dar falsas imágenes lineales. Las mamas voluminosas pueden producir un velamiento tenue y una mastectomía, una falsa imagen de hipertranslucencia pulmonar.

Contenido torácico

TRAQUEA: en la placa frontal se ve como una tenue columna aérea (T) que baja por la línea media, desviándose ligeramente a la derecha a nivel del cayado aórtico. En la radiografía lateral es levemente oblicua de delante a atrás.
BRONQUIOS PRINCIPALES: en la placa frontal, un poco por debajo del nivel del botón aórtico, se separan las columnas aéreas de los bronquios derecho (BD) e izquierdo (BI), formado una carina de ángulo variable entre 50 y 100%.
En proyección lateral, estos bronquios principales se superponen y no son diferenciables, pero las ramas para los lóbulos superiores de ambos pulmones (BSD y BSI) siguen un trayecto horizontal, relativamente paralelo al haz de rayos, por lo que sus paredes son atravesadas longitudinalmente y contrastan como claridades redondeadas superpuestas al eje traqueal, siendo la más alta la correspondiente al bronquio derecho. Las ramas bronquiales lobulares y sus subdivisiones no son visibles por estar rodeadas de pulmón lleno de aire.
MEDIASTINO: Los órganos centrales del tórax forman una silueta característica en la placa frontal, cuyo borde derecho está formado de arriba abajo sucesivamente por el tronco braquiocefálico derecho, la vena cava superior (VCS), la aurícula derecha (AD) y una pequeña parte de la vena cava inferior (VCI). El borde izquierdo empieza arriba con la arteria subclavia y sigue con la prominencia del botón aórtico (BA). En la parte media se proyecta el tronco de la arteria pulmonar(AP), parte de la aurícula izquierda y finalmente, el ventrículo izquierdo (VI), que forma un arco fuertemente prominente. En la placa lateral la sombra cardíaca descansa y se confunde con la mitad anterior del hemidiafragma izquierdo. Su borde anterior está formado por el ventrículo derecho (VD) y el posterior por la aurícula izquierda arriba, el ventrículo al medio y la vena cava inferior, abajo. El cayado aórtico (CA) puede distinguirse parcialmente como un arco anteroposterior.
PARENQUIMA PULMONAR. El aire, las paredes bronquiales, los tabiques alveolares y el intersticio normales no dan imagen radiográfica notoria. La trama que se ve en los campos pulmonares corresponde a los vasos pulmonares llenos de sangre que contrastan con el parénquima aireado. Las arterias pulmonares y el nacimiento de sus ramas principales forman parte del mediastino y de las sombras hiliares. Hacia la periferia, las arterias (A) se ven más tenues, pero es posible seguirlas hasta 1 a 2 cm de la pleura y apreciar sus divisiones, que se suceden con intervalos de 1 a 2 cm. Por efecto de la gravedad, la presión hidrostática intravascular es mayor en las bases, por lo cual los vasos en estas zonas están más distendidos y se ven un 50 - 75% más gruesos que los de la mitad superior del pulmón. En la mitad inferior de los pulmones, las arterias siguen un trayecto oblicuo cercano a la vertical, mientras que las venas siguen una dirección casi horizontal hacia la aurícula izquierda.
Los bronquios iintrapulmonares no se ven por constituir prácticamente una interfase aire-aire. Ocasionalmente pueden dar origen a una imagen anular cercana a los hilios cuando los rayos los atraviesan a lo largo de su eje longitudinal.
HILIOS PULMONARES. Anatómicamente son el conjunto de vasos, bronquios, nervios que desde el mediastino penetran al pulmón, más algunos ganglios linfáticos pequeños. Su principal componente radiográfico al lado derecho son las ramas de la arteria pulmonar derecha, mientras que al lado izquierdo son la arteria pulmonar izquierda en sí misma y sus divisiones. En condiciones normales, los demás componentes contribuyen poco a las sombras hiliares. El hilio derecho se encuentra aproximadamente 1,5 cm más bajo que el izquierdo.
PLEURAS. En la mayor parte de su extensión, estas membranas se encuentran en contacto con la superficie interna del tórax, formando una interfase sólido-sólido, que no da imagen radiográfica. A nivel de las cisuras pulmonares, en cambio, la pleura tiene aire por ambos lados, de manera que da origen a una fina imagen lineal en las zonas en que los rayos la atraviesan tangencialmente. La cisura menor u horizontal del lado derecho se ve frecuentemente en la radiografía frontal y casi siempre en la lateral. Las cisuras mayores u oblicuas (CO) no son apreciables en la placa frontal, pero suelen verse en la lateral como finas líneas oblicuas de atrás a adelante y de arriba a abajo.

Tamaño del pulmón

El tamaño de los pulmones se aprecia en la radiografía especialmente por la posición del diafragma y mediastino y por la conformación de la caja torácica. Varía ampliamente con la contextura y talla del individuo. En posición de pies y en inspiración profunda, el vértice de la cúpula diafragmática derecha coincide con el extremo anterior de la 5a a 6a costilla. Al lado izquierdo la base pulmonar está, en general, hasta 2,5 cm más bajo. En decúbito el tórax se acorta considerablemente, el corazón se dispone más horizontalmente y el mediastino se ensancha. Lo mismo sucede, en menor grado, en la espiración. En alteraciones unilaterales el mediastino suele desplazarse hacia el pulmón de menor tamaño al tiempo que los espacios intercostales de ese lado se ven más estrechos.
