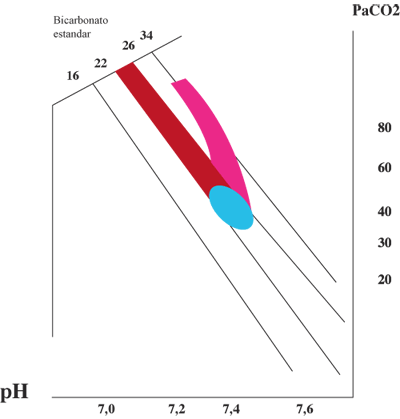

17.- En la Figura 7, la zona de color lila representa el área en que caerían los valores de cualquier paciente que desarrolla una compensación renal completa después de una acidosis respiratoria aguda. Los límites de esta zona fueron determinadas sobre la base de la experiencia con pacientes. Se puede observar que pequeños aumentos crónicos de PaCO2 pueden ser compensados hasta pH normal, pero que hipercapnias de mayor magnitud no se compensan completamente. Por lo tanto, si los valores de PaCO2 y de pH de un paciente caen en esta zona, el paciente debe tener una hipercapnia crónica, compensada.
