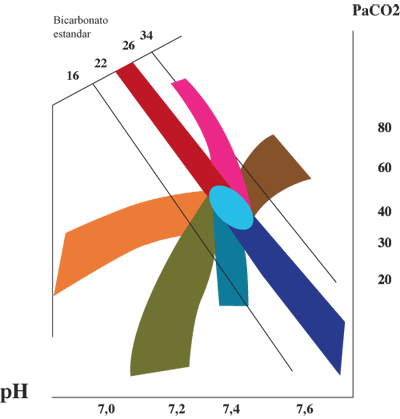

25.- La Figura 15 muestra el nomograma completo. El nomograma original contiene además valores de Exceso de Base, que hemos suprimido por simplicidad.

Las áreas coloreadas representan los trastornos puros del equilibrio ácido base. Un punto que cae en cada una de estas áreas corresponde con alta probabilidad al trastorno correspondiente, aunque como en todo examen de laboratorio, es indispensable correlacionar los resultados con la información clínica. Es conveniente notar que el único trastorno cuya compensación conduce a pH normal es la alcalosis respiratoria crónica. Salvo trastornos leves, en el resto de los casos la compensación tiende a normalizar el pH sin lograrlo completamente.
